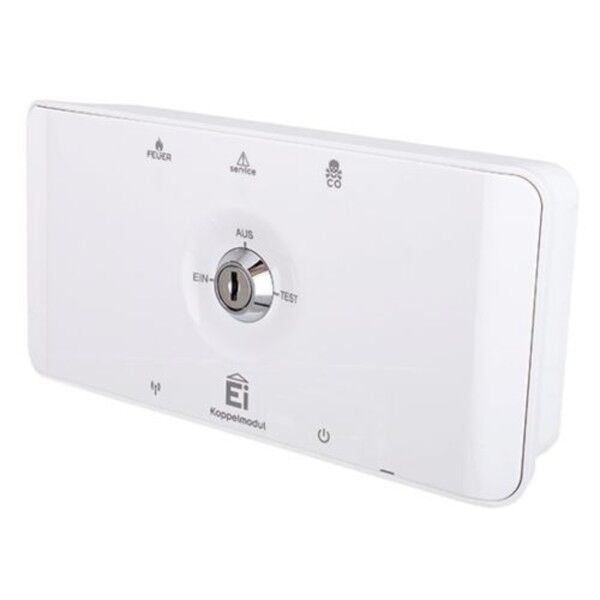

EI-Electronics Koppelmodul Ei414

Das Ei 414 von Ei Electronics dient zur bidirektionalen Anbindung des Ei Electronics Funksystems an externe Systeme.

Anwendungsbeispiel:

So haben Sie zum Beispiel die Möglichkeit bei einem erkannten Brand den Alarm an eine Alarmanlage weiterzuleiten. Dabei haben Sie die Möglichkeit einen Feueralarm, eine Sammelstörung oder auch einen CO-Alarm über die bereits vorbelegten Relaisausgänge zu kommunizieren.

Zeitgleich könnte die Alarmanlage bei eine Einbruch den Alarm an das Ei Electronics System weiterzugeben und die Rauchmelder als Innensirenen zu nutzen. Dies ist nur ein Beispiel für viele verschiedene Anwendungsmöglichkeiten.

Der Unterschied zum Koppelmodul Ei413 ist die Möglichkeit der Wahl der Betriebsmodis des Koppelmoduls Ei 414 Ein, Aus und Test mittels eines Schlüsselschalters. Des Weiteren kann die Stromversorgung des Ei 414 wahlweise mit 230 Volt als auch mit 11V-30V DC erfolgen.

Highlights im Überblick:

• Signalisierung von Feuer, Kohlenmonoxid und Störung
• Spannungsversorgung wahlweise über 230V AC oder 11V – 30V DC (extern)
• Notstromversorgung über wiederaufladbare fest eingebaute Batterie
• Feueralarm, Sammelstörung und CO-Alarm über drei vorbelegte Ausgänge
• Anzeige von Feuer- und Kohlenmonoxidalarm sowie Batterieleerstandsanzeige
• Eingangskontakt für Signale von der gekoppelten Anlage zur Aktivierung des akustischen Alarmsignals an allen funkvernetzten Warnmeldern
• Schlüsselschalter zur Aktivierung der Funktionen EIN, AUS und TEST
• Hauscodierung zur störungsfreien Kommunikation mit allen Systemkomponenten
• übereinstimmend mit Funkanlagen-Richtlinie (RED) 2014/53/EU

Technisches Details:

• Einsatztemperatur: -10°C - +40°C
• Stromversorgung: 11-30V DC (über externe Anlage) oder 230 Volt
• Stromaufnahme: 230V AC: 6 mA (Standby max.), 9 mA (Alarm max.); 11V – 30V DC: 15 mA (Standby max.), 25 mA (Alarm max.)
• Kontaktbelastbarkeit: potentialfreie Relais bis 250V AC @ 5 Amp. belastbar (wahlweise 4 Sek. gepulst oder konstant)
• Frequenz: 868,499 Mhz
• Maße: BxHxT 190 x 90 x 40 mm
